Energiegewinnung durch Erdwärme
Die Energiegewinnung aus regenerativer Erdwärme zum Bau von Einfamilienhäusern, Doppelhäusern oder Mehrfamilienhäusern hat in Deutschland mittlerweile einen sehr hohen Stellenwert erreicht. Die im Erdreich gespeicherte Wärme kann über verlegte Kunststoffrohre, durch die ein Wasser Frostschutzmittel-Gemisch strömt, gewonnen werden.
Bei der Wärmequellengewinnung unterscheidet man zwischen drei Möglichkeiten:
•
Flächenkollektoren
•
Tiefensonde
• Spiralkollektoren
Die Vorteile der Spiralkollektoren gegenüber den anderen Möglichkeiten sind:
• ein optimales Preisleistungsverhältnis
• geringer Platzbedarf
• schnelle Ausführung
•
Alternative bei behördlichem Verbot von Tiefensonden
Spiralkollektoren - eine platzsparende und kompakte Lösung!

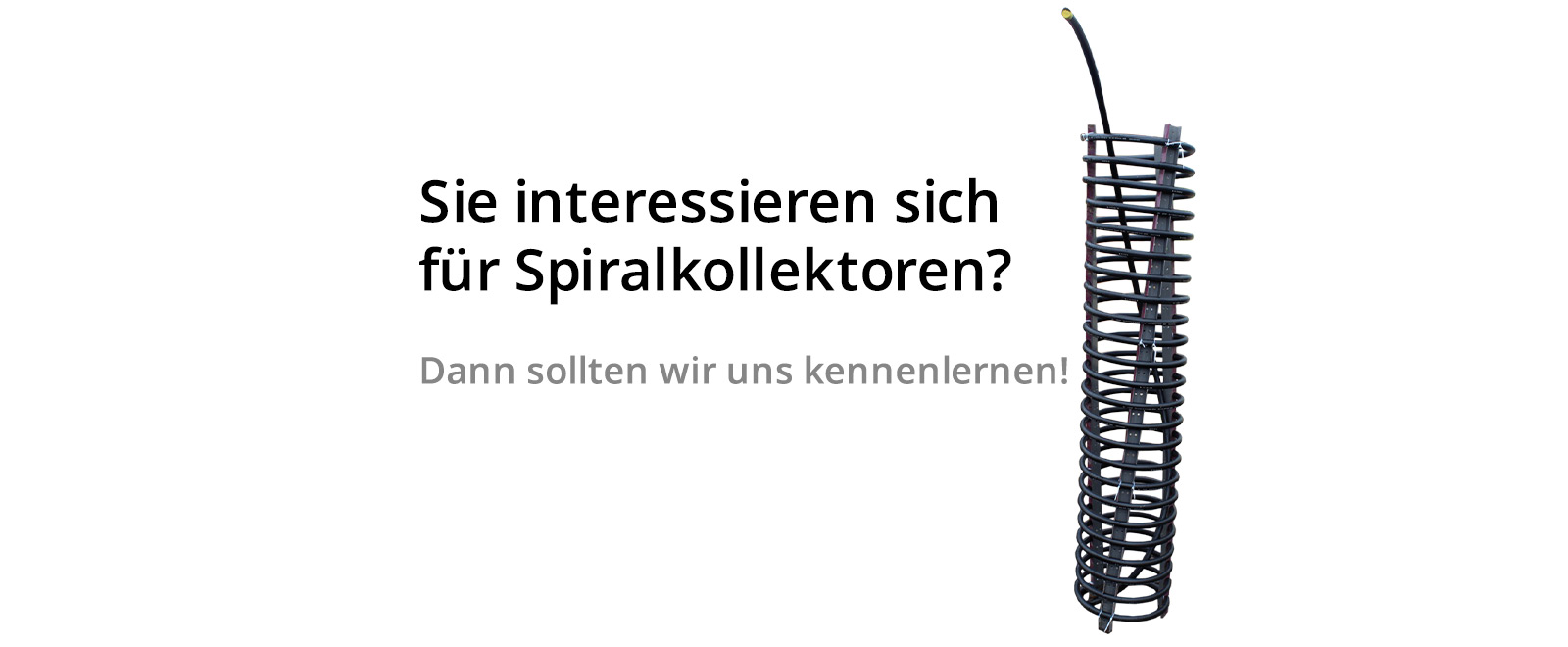

Das Erdreich speichert eingestrahlte Sonnenenergie und ist eine zuverlässige Wärmequelle. Die Wärme wird über Spiralkollektoren aufgenommen und der Wärmepumpe zur Verfügung gestellt. Die vorgefertigte Spiralsonde mit einer Größe von 2 m und einem Durchmesser von 45 cm besteht aus 33 m Erdwärmerohr, welches in einer Spiralform auf drei Kunststoffdoppelschienen gewickelt ist.

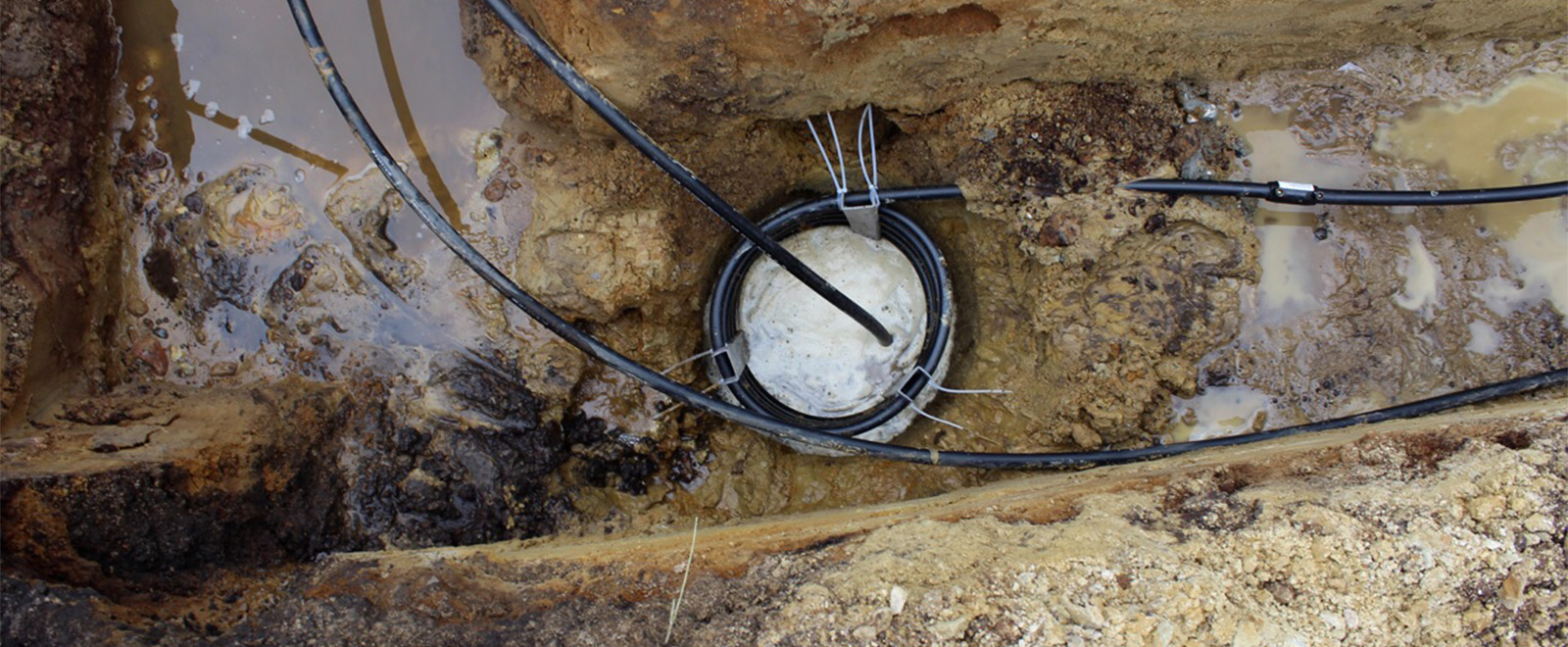

Der Einbau erfolgt frostfrei in einer Tiefe von 1m bis 3,5 m unter der Erdoberfläche, dabei beträgt der Abstand zu den weiteren Sonden zwischen 2 m bis 3 m. In Abhängigkeit von der Bodenbeschaffenheit können die Spiralkollektoren auch liegend eingebaut werden, dabei sollte die Erdüberdeckung mindestens 1 m betragen.
Die Verlegung in wasserführenden Schichten kann empfohlen werden, da Wasser die Energie aus der Umgebung besser an den Spiralkollektor transportiert und für einen schnelleren Temperaturaustausch zwischen Boden und Kollektorensystem sorgt. Geländeauffüllungen sind nach dem Sondeneinbau möglich, sollten aber mit leichtem Gerät erfolgen.
Bemessung:
Pro KW benötigt man ca. 3 Spiralkollektoren
Die Sonden dürfen nicht überbaut werden und unter Pflasterung liegen, um die natürliche Befeuchtung des Erdreichs durch Flüssigkeit aufrecht zu erhalten. Die Bepflanzung von flach wurzelnden Büschen und Sträuchern kann ohne Einschränkung erfolgen.
Vorteile:
• optimales Preisleistungsverhältnis
• geringer Platzbedarf
• schnelle Ausführung
• Alternative bei behördlichem Verbot von Tiefensonden.
